SF2507/E千兆二层以太交换芯片
单芯片5+2口千兆以太网交换芯片
支持5口10M/100M/1000M PHY
支持2口MII/RMII/RGMII接口
支持5口100Base-FX接口(与GET信号复用)
集成管理CPU(E型号)
芯片支持外接CPU通过IIC/MIIM/SPI接口进行管理
低功耗、支持工业级温度（-40℃～+85℃）
LQFP128 封装
SUMMARY
概述
SF2507/E是楠菲微电子自主研发设计的支持5+2口千兆二层SoC以太网交换芯片。该芯片集成了CPU和5口10M/100M/1000M PHY，支持2个可配置的MII/RMII/RGMII接口。可以通过IIC/MIIM/SPI接口进行管理。
CHIP CHARACTERISTICS
芯片特性
二层特性
- 支持MAC地址学习，过滤，老化
- 支持2K条MAC地址表项
- 支持 IEEE 802.1Q VLAN
- 支持4K条VLAN
- 支持以9K字节巨型数据包长的线速转发
- 支持10/100/1000M端口速率设置和自动协商
- 支持IEEE 802.3x流量控制和背压
- 支持IEEE 802.1ad Stacking VLAN
- 支持64个SVLANs
- 支持32个L2/IPv4组播映射到SvLAN
- 支持STP/RSTP/MSTP
- 支持3ad链路聚合
- 支持硬件IGMP SNOOPING协议
- 支持OAM
- 支持LLDP协议
- 支持Loop Detection环网检测协议
- 支持3az EEE（节能以太网）
- 支持电缆测试功能
安全特性
- 支持96条ACL规则
- 支持1x协议
- 支持自动防御DDOS攻击功能
- 支持端口隔离
网络流量控制与监管
- 支持端口Mirror镜像
- 支持端口限速
- 支持风暴抑制
- 支持 Quality of Service（QoS）
- 支持MIB Counter（RFC 1213, RFC 3635, RFC 2819...）
内嵌CPU特性
- 支持通过mdio管理外部phy
- 支持UART串行访问CPU
- 支持I2C读写EEPROM存储代码
- 支持SPI读写SPI Flash存储代码
- 内嵌Boot ROM，支持多种启动方式，支持烧写Flash
- 支持CPU Disable，外接CPU进行管理
TYPICAL CONFIGURATION
典型配置
- 7×1GE
- 5 ×1000Base-T with Dual MII/RGMII
APPLICATION
应用
- 7口非网管型/网管型交换机
- 5口网管型交换机、路由器/安全网关
- 板内互联/端口扩展

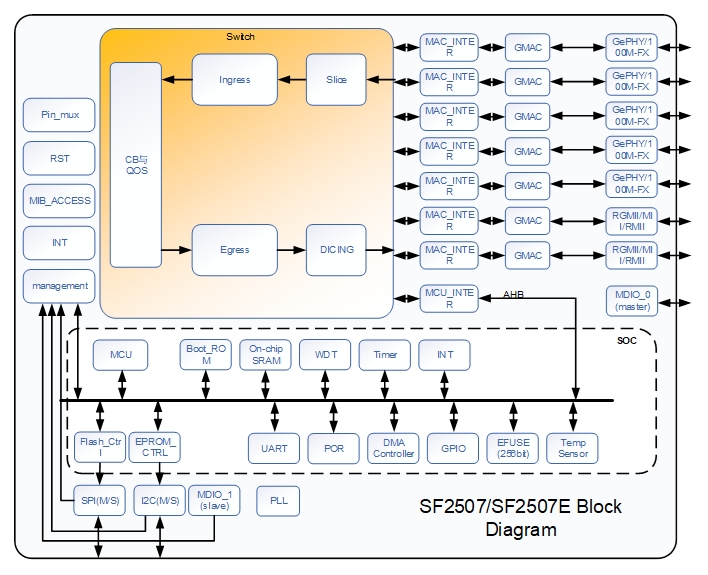

ARCHITECTURE BLOCK DIAGRAM
架构框图
ORDERING INFORMATION
订购信息
| 器件型号 | 封装 | 环境温度 |
| SF2507BC | 14 mm x 14 mm LQFP-128 E-PAD (Pb-Free) | 商业级0℃ to 70℃ |
| SF2507BI | 14 mm x 14 mm LQFP-128 E-PAD (Pb-Free) | 工业级-40℃ to 85℃ |
| SF2507EBC | 14 mm x 14 mm LQFP-128 E-PAD (Pb-Free) | 商业级0℃ to 70℃ |
| SF2507EBI | 14 mm x 14 mm LQFP-128 E-PAD (Pb-Free) | 工业级-40℃ to 85℃ |
