NF3264/3228超低功耗物联网MCU芯片

SUMMARY

概述

SMIC 55nm工艺
QFP64/QFN28封装
工作电压 2.0V~3.6V
最大工作电流<=20mA
支持低功耗模式
工作温度:-40℃~+85℃
EFT:>=4KV, ESD HBM:4KV,MM : 400V

NF3264/3228是楠菲微电子自主研发设计的一款低功耗SoC芯片,集成ARM Cortex-M0,以及2.4G多模RF,支持国家行业标准MacBee1.0协议、蓝牙BLE5.0协议和自定义2.4G射频协议,支持多种功耗模式。

CHIP CHARACTERISTICS

芯片特性

  • 集成低功耗ARM Cortex-M0, 4KB ICache
  • 基于ARM-v6M体系结构,采用Thumb指令集
  • SRAM 20KB
  • Flash 2Mbit根据封装定制规格,Flash支持保护启动和可执行代码
  • 集成SysTick Timer
  • UART x2,全双工,波特率4800-115200
  • I2C x1,支持slave与master两种模式
  • SPI x2,其中1个为主控制器,1个为从控制器
  • GPIO,根据封装规格最大支持32个GPIO端口
  • SerialWire x1,用于调试及ICP编程
  • WDT x1
  • 外部中断x16 ,支持外部引脚上升沿,下降沿,高电平,低电平中断
  • ADC x1,分辨率10Bit,采样率>100K/s,8个通道切换
  • Temp Sensor x1
  • RTC x1,可按单周期设定定时中断
  • Timer x5,32位计数,支持典型的Timer和Counter功能
  • PWM x5,支持频率200Hz~20KHz
  • CRC x1,支持512位数据计算16位CRC校验值
  • DMA x4,可进行4路DMA
  • LCD controller,可驱动段码式液晶屏

  • 支持自有协议、蓝牙0/4.1/4.2/5.0协议和业界常用2.4G射频协议(如CC2500)
  • 4GHz ISM频段,83个信道,自动信道选择
  • 单网关支持256个设备
  • 多网关通过基于IP网络的VGGP协议自动发现,自动组成虚拟网关组
  • 采用跳频技术避免复杂环境干扰
  • 使用预共享密钥协商会话密钥,保障会话数据安全
  • 速率:125kbps,250kbps,1Mbps,2Mbps
  • 调制方式:GFSK
  • 发射功率调节:-30~10dBm连续可调
  • 支持外接PA,配套8TR82xx系列可以到20dBm@75mA 或者21dBm@120mA
  • 最大接收灵敏度:

    -97dBm@250kbps BER < 0.1%

    -94dBm@1Mbps BER < 0.1%

    -92dBm@2Mbps BER < 0.1%

APPLICATION

应用

  • 可作为通用型MCU使用
  • 可用于智慧仓储、电子标签、智能家居、无人超市等领域

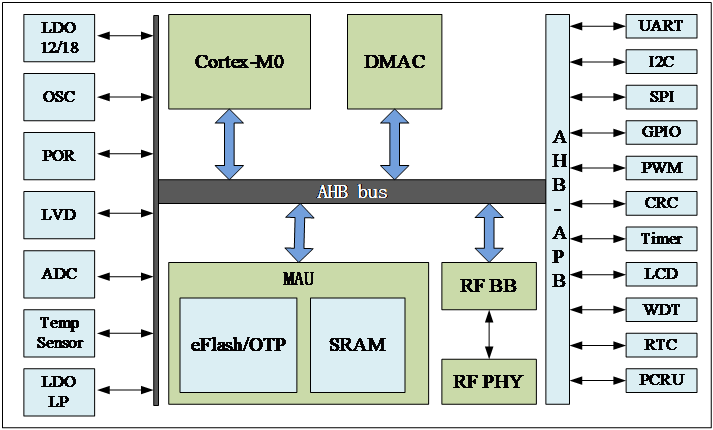

ARCHITECTURE BLOCK DIAGRAM

架构框图

ORDERING INFORMATION

订购信息

器件型号 封装 环境温度
NF3264-BI 12mmx12mm LQFP64-EPAD (Pb-Free) 工业级-40℃ to 85℃
NF3228-CI 4mmx4mm QFN28-EPAD (Pb-Free) 工业级-40℃ to 85℃
