PS1600

高性能虚拟化智能网卡芯片

  • 支持800Gbps以太带宽
  • 支持256Gbps PCIe主机带宽
  • 最高支持400Gbps以太端口
  • 支持以太网2、3层协议解析与转发
  • 支持 DPDK
  • 支持 TSO/RSS,校验和检查
  • 支持SRIOV
  • 支持高速网RDMA卸载
  • 采用14nm工艺,FCBGA封装

Ø  概述

    PS1600系列芯片是楠菲微电子结合以太网控制器技术和以太交换技术设计研发的高性能智能网卡芯片,可应用于有高密度接口和高性能通信需求的服务器。

    PS1600系列支持10/25/40/50/100/200/400GbE端口速率。

    PS1600系列可支持超过200Gbps的PCI Express有效带宽, 通过SR-IOV虚拟化最大64个以太网卡功能。

    1600支持DPDK加速增强功能,可提高性能,释放处理器资源。

    PS1600系列可以提供vSwitch的互连交换硬件加速功能,释放处理器资源,并有效降低成本。

Ø  芯片特性

  • PCIE NIC接口
    PCIE Gen4x16,带宽256Gbps
    支持DMA零拷贝、Direct IO
    支持多种NIC和协议卸载
    支持 64 个 VF,提供 64 个数据队列+8 个管理队列 , 每个VP可以独立虚拟成一个网络接口
    支持SRIOV虚拟化
    PDK integration
    VLAN,Double VLAN offload
    IEEE1588 offload
    Checksum offload
    VXLAN & NVGRE Support
    TCP Segmentation Offload
    基于描述符的报文发送接收队列 SQ/RQ
    支持push/pull描述符提交模式 PIO/DMA
    CQ队列和事件队列,DDIO/Cache Stashing
    最小消息延迟200ns

  • 网络特性
    200G、400、800G三个规格
    最高16个56G SERDES
    56G Rate: 200G x 4
    10G Rate: 40G x 4 / 10Gx16
    端口间支持交换,所有端口支持小包线速
    支持以太网 2/3/4 层协议路由转发
    动态多队列共享报文缓冲
    内部集成 QoS TM 流量管理
    支持 NVGRE
    支持 VXLAN、TRILL、MPLS、EVPN、SNAP等
    支持 IP Tunnel 隧道
    支持 802.1x
    DDOS 防御
    端口隔离与绑定
    多级大容量 ACL 策略
    支持自主安全网络协议

  • 虚拟网卡交换功能
    支持64个虚拟网卡之间的报文交换
    硬件实现虚拟网卡间的交换,效率更高
    支持64个虚拟网卡划分VLAN
    支持L2/L3/L4报文分类与过滤

  • 虚拟网卡隧道功能
    支持VxLAN、TRILL,NSH Tunnel 支持跨数据中心互连
    支持IPinIP、MPLS、NVGRE隧道
    支持隧道报文的封装和解封装

  • 可编程
    支持Openflow 1.3协议报文处理
    24个可编程规则处理器,32-128K条流表,可用户定义编程分析、编辑、转发报文

Ø  典型配置

  • 2×400GE
  • 4×200GE/100GE/40GE
  • 8×10GE/25GE/50GE/100GE

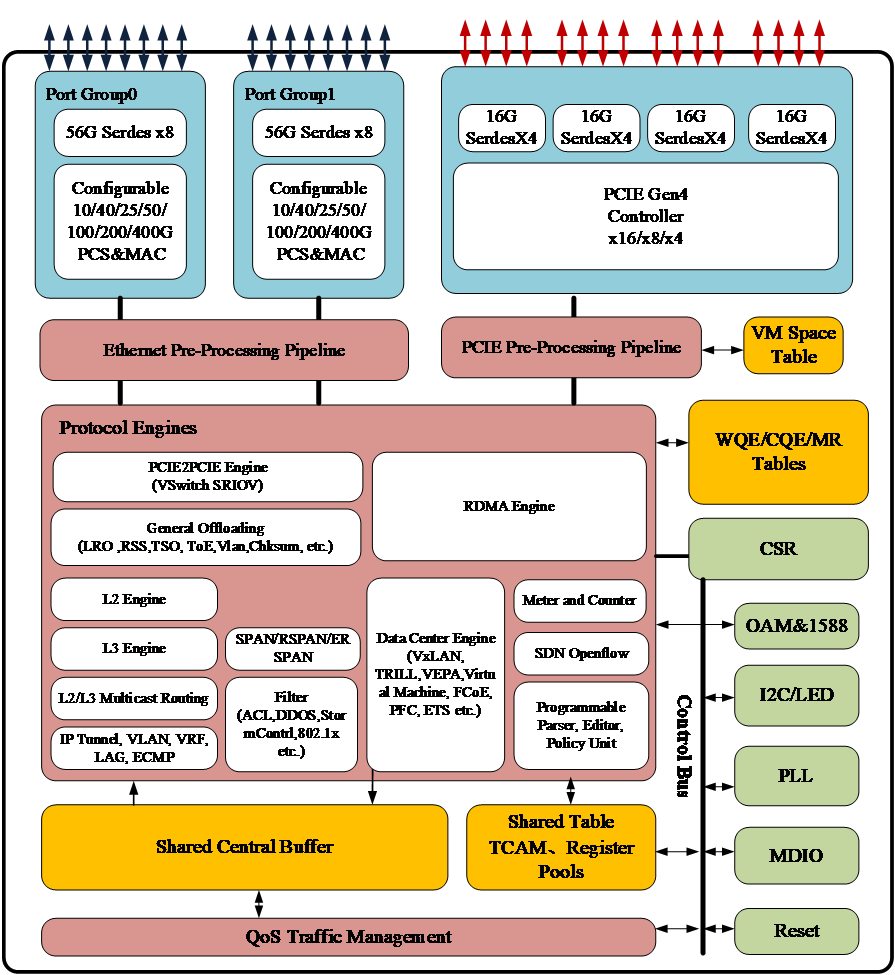

Ø  架构框图


Ø  应用

  • 高性能服务器网卡
  • 分流器
  • 存储网应用
  • NFV应用
