芯片产品

SF1008/1004

千兆以太网PHY芯片

  • MAC侧MII介质无关接口到介质侧电口/光口的信号转换
  • 支持线缆损伤检测
  • 自动侦测支持双绞线swaps, pair skew, and pair polarity
  • 支持9KB巨帧
  • 支持IEEE802.3az EEE(节能以太网)
  • 外部参考时钟为25MHz
  • 芯片封装尺寸15x15mm,LFBGA封装,ball pitch为1.0mm

Ø  概述

    PHY芯片支持8路/4路 MAC侧接口到介质侧接口的转换。

    MAC侧支持的接口类型有:

(1)RGMII接口或者GMII接口

(2)SGMII接口

(3)QSGMII接口

    介质侧支持的接口类型有:

(1)MDI接口(RJ45电口)

(2)1000BASE-X接口(SFP光口)

(3)100BASE-FX接口(SFP光口)

Ø  芯片特性

  • 工作模式
    PHY支持两类工作模式:转换模式和回环模式。转换模式完成MAC侧接口与介质侧接口之间的转换,回环模式用于功能测试,方便诊断和定位问题。
    PHY支持的转换模式如下表所示。

编号 MAC侧接口类型 介质侧接口类型

MAC

侧接口数量

介质侧接口数量
1

QSGMII

10/100/1000BASE-T()

1

4

2

QSGMII

1000BASE-X()

1

4

3

QSGMII

100BASE-FX()

1

4

4

SGMII

10/100/1000BASE-T

4

4

5

SGMII

1000BASE-X

2

2

6

SGMII

100BASE-FX

4

4

7

SerDes(1000BASE-X)

1000BASE-T

4

4

8

GMII

10/100/1000BASE-T

1

1

9

GMII

1000BASE-X

1

1

10

RGMII

10/100/1000BASE-T

4

4

11

RGMII

1000BASE-X

4

4

12

RGMII

100BASE-FX

4

4

13

RGMII

SGMII

4

4

  • SMI寄存器管理
    PHY芯片支持基于MDC/MDIO接口的SMI寄存器管理接口,支持通过SMI对电口的寄存器访问,以及对SGMII/1000BASE-X/100BASE-FX的物理编码子层PCS和QSGMII的PCS的寄存器访问。

  • LED接口
    每个介质侧接口支持LED灯,灯的闪烁频率可以通过寄存器配置,支持5/10/15Hz三种闪烁频率。每个灯引脚的极性可以通过寄存器选择。每个灯可以表示9种状态,如下表所示:


编号

含义

0

连接状态:表示链路连接成功。

1

信号检测:在100BASE-FX模式,当检测到信号时低有效

2

光模式:为高表示端口处于光口模式

3

传输指示:为高表示正在进行数据传输

4

接收支持:为高表示正在进行数据接收

5

冲突:为高表示检测到冲突

6

全双工:1-链路是全双工模式,0-链路是半双工模式

7

链路速率:1-链路速率是1000Mbps

8

链路速率:1-链路速率是100Mbps0-链路速率是10Mbps

9

百兆链路状态、传输状态:

linkup时,工作在百兆或十兆而且在传输报文,闪烁;工作在百兆或十兆没有传输报文,常亮。没有linkup,灭。

10

千兆链路状态、传输状态:

linkup时,工作在千兆而且在传输报文,闪烁;工作在千兆没有传输报文,常亮。没有linkup,灭。

Ø  典型配置

  • SGMII转电口
  • QSGMII转光口/电口
  • RGMII/GMII转电口

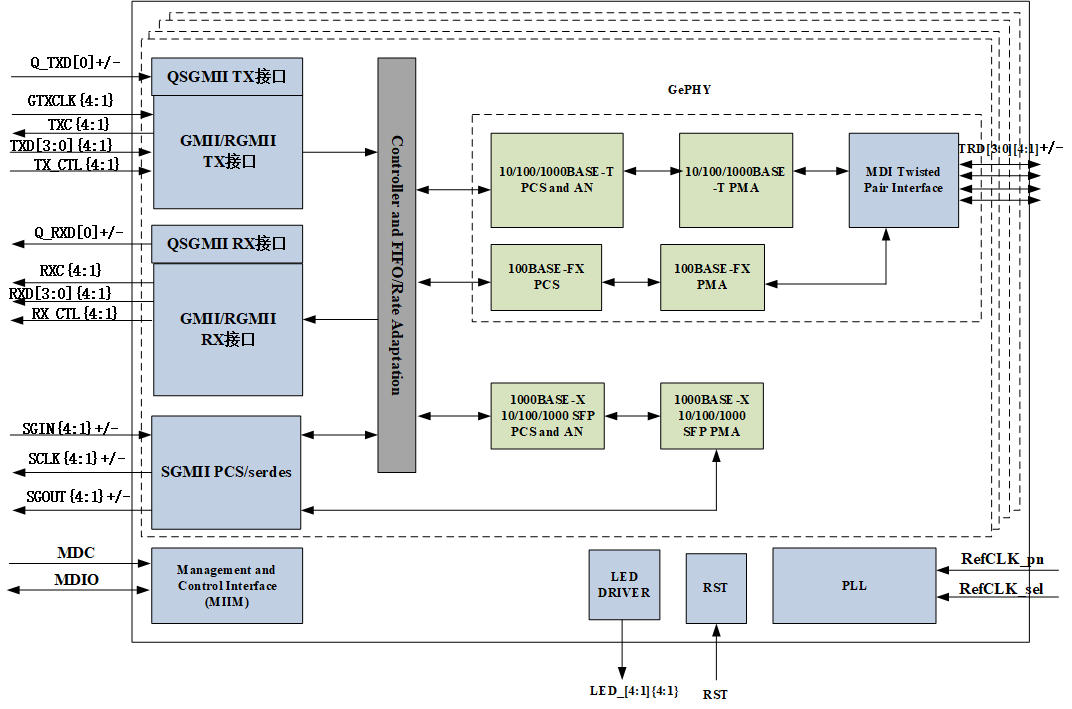

Ø  架构框图

Ø  应用

  • 连接MAC和线路接口
  • 线路接口转换
