SF1204万兆以太PHY芯片

支持10M/100M/1G/2.5G/5G/10G六速PHY
支持线缆损伤检测
自动侦测支持双绞线swaps，pair skew和 pair polarity
支持9KB巨帧
支持IEEE802.3az EEE（节能以太网）
支持多种自环检测
LFBGA289封装

SUMMARY

概述

SF1204是楠菲最新推出的4端口10/100/1000/2.5G/5G/10GBase-T低功耗万兆PHY芯片，符合IEEE 802.3an 10GBase-T标准或IEEE 802.3bz/NBase-T规范，支持多种主机端接口，包括USXGMII、XFI、5GBase-R、2.5GBase-X和SGMII端口，支持与低速传统以太网速率（包括1 Gbps、100 Mbps和10 Mbps）的完全向后兼容。

MAC侧支持的接口类型有：

（1）USXGMII接口

（2）XFI接口

（3）5GBase-R接口

（4）2.5GBase-X接口

（5）SGMII接口

介质侧支持的接口类型有：

（1）MDI接口（RJ45电口）

（2）SFI/XFI接口（SFP+光口）

CHIP CHARACTERISTICS

芯片特性

  • 4 端口、6 速 PHY，在 UTP 铜线上以 10M/100 M/1G/2.5G/5G 或 10 Gbps 数据速率运行。
  • 符合 10G 模式的 IEEE 10GBase-T 规范和5GbE和5GbE 模式的 IEEE 802.3bz/NBase-T 规范。
  • 所有设备上的 USXGMII、XFI、5GBase-R、5GBase-X 和 SGMII 系统端接口。
  • XFI 具有速率匹配和带内流量控制支持5G/2.5GBase-T 数据速率。
  • IEEE 1588v2 时间戳（1 步和 2 步）和 SyncE 支持。
  • IEEE 802.3az 节能以太网，适用于所有支持的数据速率。
  • AMD 用于铜缆或光纤介质即插即用（仅限 10G）。
  • 支持密集的多端口10GbE或5GbE/2.5GbE 应用。
  • BER 优于10-15 。
  • 5G 和5G 模式在CAT 5e线缆上的传输距离大于100米。对于10G 模式，在 CAT 6A 线缆上传输距离可达100m。
  • 100M模式在CAT 5e线缆上的传输距离超过 500m ，适用于监控摄像头应用。
  • 符合 FR4的10GKR 电气规范，插入损耗高达 25dB符合 FR4 上的25GKR电气规范，插入损耗高达30dB（无 RS-FEC）和35dB（使用 RS-FEC）。
TYPICAL CONFIGURATION

典型配置

  • SGMII/2.5GBase-X/5GBase-R/XFI到10/100/1000/2.5G/5G/10GBase-T
  • XFI到Dual-Media 10GBase-T/SFI or XFI
  • 10G-DXGMII到2*10/100/1000/2.5G/5GBase-T
  • 10G-QXGMII到4*10/100/1000/2.5GBase-T
  • 10G-SXGMII到1*10/100/1000/2.5G/5G/10GBase-T
APPLICATION

应用

  • 交换芯片MAC接口转换
  • 处理器MAC接口转换
  • FPGA接口转换

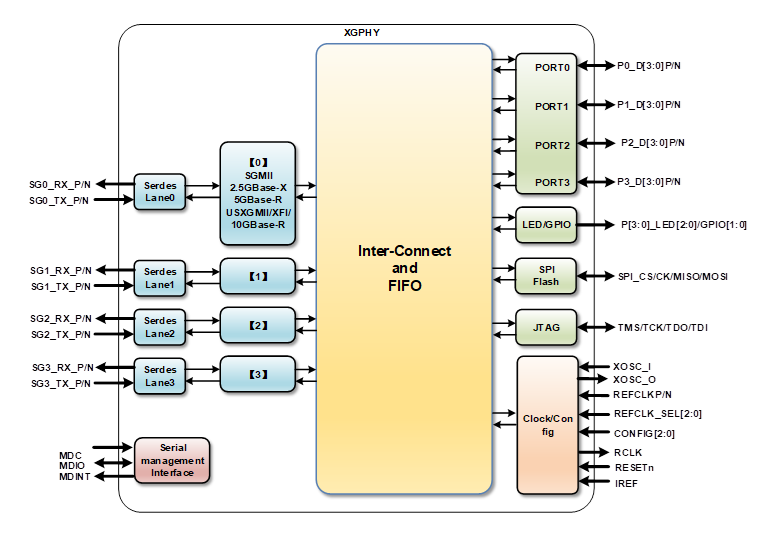

ARCHITECTURE BLOCK DIAGRAM

架构框图

ORDERING INFORMATION

订购信息

器件型号 封装 环境温度
SF1204AC 14mmx14mm 289-PIN FC-TFBGA (Pb-Free) 商业级0℃ to 70℃
SF1204AI 14mmx14mm 289-PIN FC-TFBGA (Pb-Free) 工业级-40℃ to 85℃
