芯片产品

SF9056/9024工业以太网交换芯片

多功能、低延迟、低功耗
支持1G/2.5G/5G/10G/40G接口
支持PTN/ETH、OAM/MPLS-TP和OAM
支持IEEE 1588v2 PTP高精度时钟
内部集成ARM CPU
支持48*SGMII/1000Base-X+8*10GBase-R
支持48*SGMII/1000Base-X+2*40GBase-R
支持32*SGMII/1000Base-X+24*10GBase-R

SUMMARY

概述

SF9056/9024系列是楠菲微电子自主研发设计的工业以太网交换SoC芯片系列，内置高性能转发引擎，集成ARM处理器，该系列包括SF9056和SF9024两款芯片，集成了L2、L3、L4网络交换协议、丰富的隧道和SDN可编程交换特性。并且提供了PCIe3.0×8接口，可外接CPU对片内寄存器控制和数据报文的收发。

CHIP CHARACTERISTICS

芯片特性

  • SF9056集成ARM处理器，用于控制面处理。该芯片可以根据客户控制业务的需要，通过PCIe3.0×8接口外接更高性能的CPU。SF9056可以提供56路SerDes，包含32路1G SerDes、16路1G/2.5G/5G/10G SerDes和8路2.5G/5G/10G SerDes，总交换容量可以达到272Gbps。支持包括1G、2.5G、5G、10G、40G、堆叠口的各种线路接口速率，其中40G接口由4路10G SerDes组成，堆叠口由4路10G SerDes组成
  • SF9024集成ARM处理器，用于控制面处理。可以根据客户控制业务的需要，通过PCIe3.0x4接口外接更高性能的CPU。SF9024支持28个物理端口，其中包含16个1G SerDes接口和12个1G/2.5G/5G/10G SerDes接口
  • SF90系列支持可编程交换技术，在通用转发逻辑基础上，每条流水线额外支持12级微码可编程报文编辑器，可支持用户自定义报文格式和转发规则
  • 支持完善的L2、L3、L4网络交换协议、丰富的隧道和SDN可编程交换特性
  • 支持丰富的OAM与1588v2网络时钟同步等机制
  • 支持INT（In-band Network Telemetry，带内网络遥测技术）
  • SF90系列支持硬件级Macsec加密技术（IEEE 802.1AE）
  • SF90系列支持HSR特性：
    • – 支持以太环网
    • – 支持H/N/T/U/X模式
    • – 支持滑动窗口/流ID环网内重复报文过滤
    • – 支持环网内1588 one-step
    • – 支持环网内trill隧道应用
    • – 支持PRP与HSR报文转换
  • SF90系列支持Goose/sv(需授权)：
    • – 支持goose/sv报文编解码以及合法性检查
    • – 支持4K流表刷新以及512条流报文重组
    • – 支持基于多种报文特性的counter
    • – 支持4K解码meter，支持令牌桶最小粒度1K bps
TYPICAL CONFIGURATION

典型配置

芯片型号 SF9056 SF9024
交换容量 272G 136G
典型配置 48×1GE+8×10GE
48×1GE+2×40GE
32×1GE+24×10GE		 24×1GE+2×10GE
22×1GE+6×10GE
16×1GE+12×10GE
APPLICATION

应用

  • 高密度千兆交换机
  • 高性能路由/安全网关
  • 工业以太网交换机

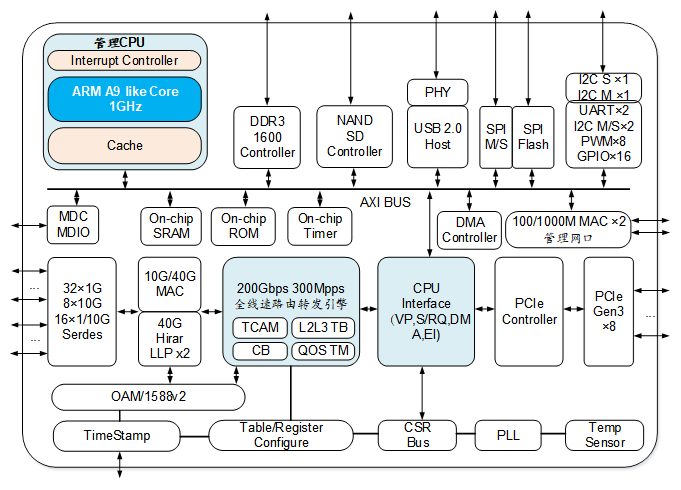

ARCHITECTURE BLOCK DIAGRAM

架构框图

ORDERING INFORMATION

订购信息

器件型号 封装 环境温度
SF9056 A0I 29mm×29mm 1039-pin FCBGA (Pb-Free) 工业级-40℃ to 85℃
SF9024AI 23mm×23mm 784-pin FCBGA (Pb-Free) 工业级-40℃ to 85℃
