PS1600/PS1600-08高性能网卡芯片

最高支持800Gbps以太带宽
支持256Gbps PCIe主机带宽
最高支持10/25/40/100/200/400Gbps以太端口
支持以太网2、3层协议解析与转发
支持DPDK
支持TSO/RSS,校验和检查
支持SRIOV
采用14nm工艺,FCBGA封装

SUMMARY

概述

PS1600系列芯片是楠菲微电子结合以太网控制器技术和以太交换技术研发设计的高性能网卡芯片,可应用于有高密度接口和高性能通信需求的服务器。
PS1600系列支持10/25/40/50/100/200/400GE端口速率。可支持超过200Gbps的PCIExpress有效带宽,通过SR-IOV虚拟化64个以太网卡功能。支持DPDK加速增强功能,可提高性能,释放处理器资源。可以提供vSwitch的互连交换硬件加速功能,释放处理器资源,并有效降低成本。

CHIP CHARACTERISTICS

芯片特性

  • PCIe4.0×16,带宽256Gbps
  • 支持DMA零拷贝,Direct IO
  • 支持多种NIC和协议卸载
  • 支持64个VF,提供64个数据队列加8个管理队列,每个VP可以独立虚拟成一个网络接口
  • 支持SRIOV虚拟化
  • DPDK integration
  • VLAN,Double VLAN offload
  • IEEE1588 offload
  • Checksum offload
  • VxLAN & NVGRE Support
  • TCP Segmentation Offload
  • 基于描述符的报文发送接收队列 SQ/RQ
  • 支持push/pull描述符提交模式 PIO/DMA
  • CQ队列和事件队列,DDIO/Cache Stashing
  • 最小消息延迟200ns

  • 最高16个56G SerDes
  • 端口间支持交换,所有端口支持小包线速
  • 支持以太网 2/3/4 层协议路由转发
  • 支持动态多队列共享报文缓冲
  • 支持内部集成 QoS TM 流量管理
  • 支持 NVGRE
  • 支持 VxLAN、TRILL、MPLS、EVPN、SNAP等
  • 支持 IP Tunnel 隧道
  • 支持1x
  • DDOS 防御
  • 端口隔离与绑定
  • 多级大容量 ACL 策略
  • 支持自主安全网络协议

  • 支持64个虚拟网卡之间的报文交换
  • 硬件实现虚拟网卡间的交换,效率更高
  • 支持64个虚拟网卡划分VLAN
  • 支持L2/L3/L4报文分类与过滤

  • 支持VxLAN、TRILL,NSH Tunne
  • 支持IPinIP、MPLS、NVGRE隧道
  • 支持隧道报文的封装和解封装

  • 支持Openflow 1.3协议报文处理
  • 24个可编程规则处理器,32-128K条流表,用户可定义编程分析、编辑、转发报文

TYPICAL CONFIGURATION

典型配置

芯片型号 PS1600 PS1600-08
PCIE类型 PCIE4.0x16 PCIE4.0x16
以太接口类型 2×400GE; 4×200GE/100GE/40GE; 8×10GE/25GE/50GE/100GE; 2×40GE; 8×10GE;
APPLICATION

应用

  • 高性能服务器网卡
  • 高性能路由器广域网口
  • 分流器

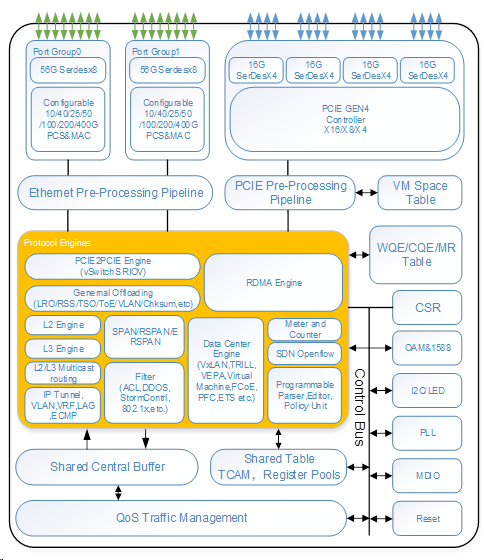

ARCHITECTURE BLOCK DIAGRAM

架构框图

ORDERING INFORMATION

订购信息

器件型号 封装 环境温度
PS1600-AI 29mmx29mm 754-pin FC-PBGA (Pb-Free) 工业级-40℃ to 85℃
PS1600-08-AI 29mmx29mm 754-pin FC-PBGA (Pb-Free) 工业级-40℃ to 85℃
