SF1004千兆以太PHY芯片
MAC侧MII介质无关接口到介质侧电口/光口的信号转换
支持线缆损伤检测
自动侦测支持双绞线Swaps，Pair skew和 Pair polarity
支持9KB巨帧
支持IEEE802.3az EEE（节能以太网）
外部参考时钟为25MHz
LFBGA225封装
SUMMARY
概述
SF1004芯片是楠菲微电子自主研发设计的4端口千兆以太网PHY芯片。芯片支持4路多种类型的MAC侧接口，配套交换芯片或处理器实现板内互连、SFP或RJ45面板接口的转换。
MAC侧支持的接口类型有：
（1）RGMII接口或GMII接口
（2）SGMII接口
（3）QSGMII接口
介质侧支持的接口类型有：
（1）MDI接口（RJ45电口）
（2）1000Base-X接口（SFP光口）
（3）100Base-FX接口（SFP光口）
CHIP CHARACTERISTICS
芯片特性
PHY支持两类工作模式：转换模式和回环模式。转换模式用于完成MAC侧接口与介质侧接口之间的转换，回环模式用于功能测试，方便诊断和定位问题。
SF1004支持的转换模式如下表所示:
| 编号 | MAC侧接口类型 | 介质侧接口类型 | MAC侧接口数量 | 介质侧接口数量 |
| 1 | QSGMII | 10/100/1000Base-T(电) | 1 | 4 |
| 2 | QSGMII | 1000Base-X(光) | 1 | 4 |
| 3 | QSGMII | 100Base-FX(光) | 1 | 4 |
| 4 | SGMII | 10/100/1000Base-T | 4 | 4 |
| 5 | SGMII | 1000Base-X | 2 | 2 |
| 6 | SGMII | 100Base-FX | 4 | 4 |
| 7 | SerDes(1000BASE-X) | 1000Base-T | 4 | 4 |
| 8 | GMII | 10/100/1000Base-T | 1 | 1 |
| 9 | GMII | 1000Base-X | 1 | 1 |
| 10 | RGMII | 10/100/1000Base-T | 4 | 4 |
| 11 | RGMII | 1000Base-X | 4 | 4 |
| 12 | RGMII | 100Base-FX | 4 | 4 |
| 13 | RGMII | SGMII | 4 | 4 |
TYPICAL CONFIGURATION
典型配置
- SGMII TO 10/100/1000BASE-T
- QSGMII TO 10/100/1000BASE-T或1000BASE-X或100BASE-FX
- RGMII/GMII TO 10/100/1000BASE-T
APPLICATION
应用
- 交换芯片MAC接口转换
- 处理器MAC接口转换
- FPGA接口转换

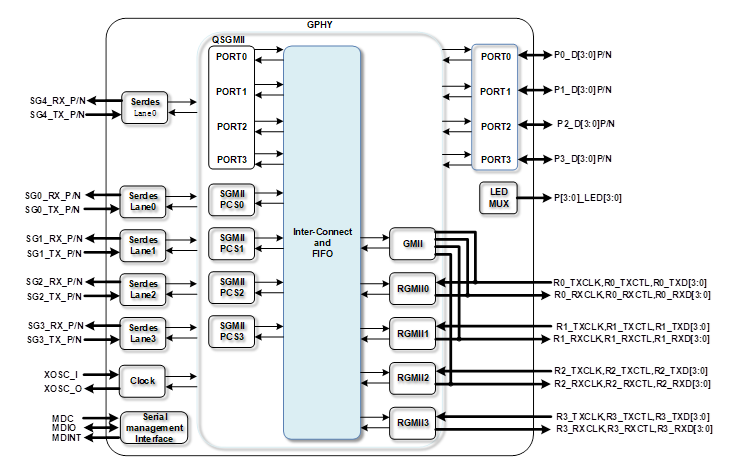

ARCHITECTURE BLOCK DIAGRAM
架构框图
ORDERING INFORMATION
订购信息
| 器件型号 | 封装 | 环境温度 |
| SF1004 B0I | 15mmx15mm 225-pin LF-BGA (Pb-Free) | 工业级-40℃ to 85℃ |
